Типовий склад системи теплоізоляції

1. Клейовий склад

Мінеральний клейовий склад використовується для приклеювання плит утеплювача до огороджувальної конструкції, що утеплюється, і для армування приклеєної плити. У системі теплоізоляції Текс-Колор А2 та В1 для цих цілей використовується універсальна суміш Tex – Color 1000 R WDVS – Spezialkle Основні вимоги до клейового складу у застиглому стані відповідно до ГОСТ Р 54359-2011:

• водопоглинання ≤ 15%
• міцність зчеплення з бетоном ≥ 0,5 МПа
• коефіцієнт паропроникності ≥ 0,035 мг/(м×год×Па)
• деформація усадки ≤ 0,2%
• міцність зчеплення з утеплювачем вище міцності утеплювача на розрив

2. Утеплювач

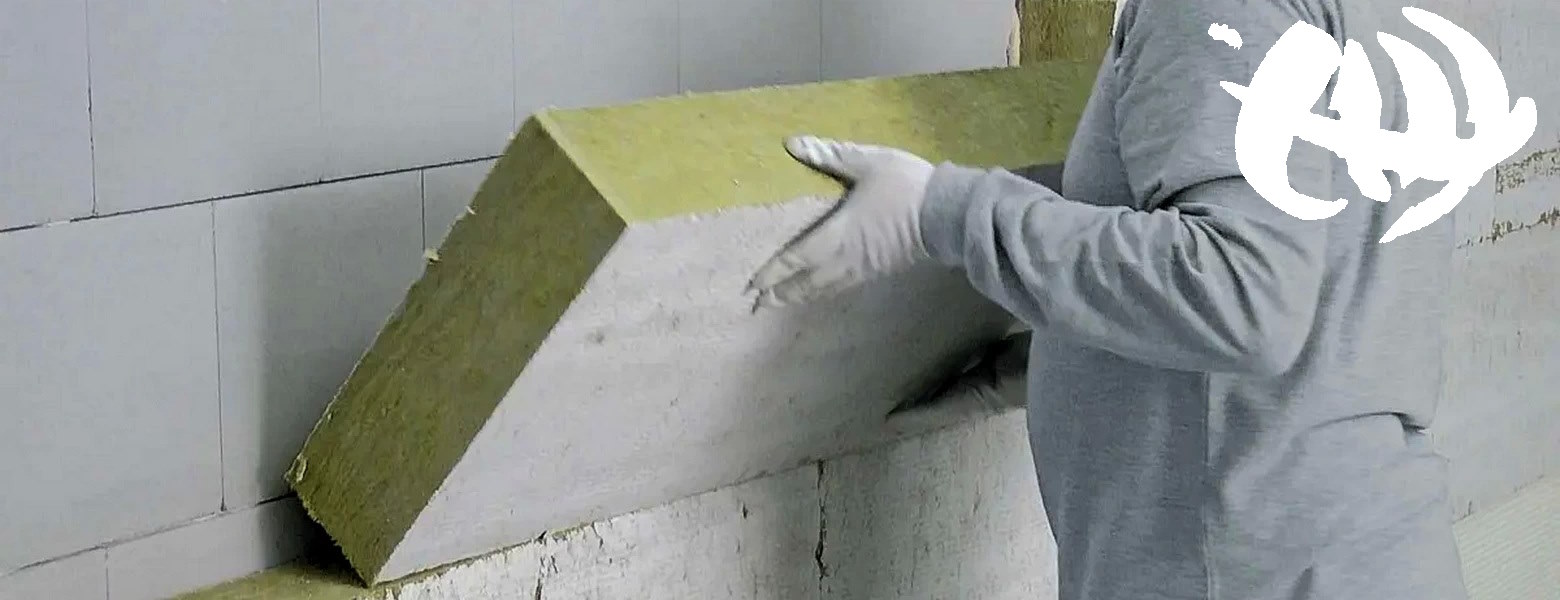

A. У системі теплоізоляції Текс-Колор А2 як утеплювач використовується мінеральна вата. Вона є спіненим базальтом або діабазом, скріпленим фенолформальдегідними смолами в щільну досить жорстку плиту. Вміст сполучного зазвичай вбирається у 4%. У разі кліматичної зони Москви характерна товщина плит утеплювача залежно від матеріалу стін становить 100-150 мм. Основні вимоги до мінераловатної плити:

• щільність 130...180 кг/м³
• водопоглинання за обсягом ≤ 1%
• міцність на розрив ≥ 15 кПа
• перепад товщини плити ≤ ±3 мм
• негорючість (НГ)

B. У системі теплоізоляції Текс-Колор В1 як утеплювач використовується пінополістирол. У разі кліматичної зони Москви характерна товщина плит утеплювача залежно від матеріалу стін становить 100-150 мм. Структура пінополістиролу щільна, гранули міцно пов'язані між собою. Поверхня плит має бути шорсткою з метою посилення адгезії до клейових складів. Пінополістирол необхідно витримати у відкритому стані без упаковки, не менше 2 тижнів після виготовлення. Основні вимоги до плити з пінополістиролу:

• щільність 15...25 кг/м³
• міцність на розрив ≥ 80 кПа
• лінійне усадження ≤ 0,2%
• перепад товщини плити ±1 мм
• неплощинність плити ≤ 0,5%
• самозагасаючий при горінні

Зниження міцності на розрив під вплив вологи для всіх типів плит не більше 30%.

3. Дюбелі.

Плити утеплювача кріпляться до стіни дюбелями для того, щоб компенсувати вітрове навантаження. За наявності вітру, з вітряного боку створюється тиск на фасад. З підвітряного боку виникає розрядження, яке прагне відірвати систему теплоізоляції від огороджувальної конструкції («вітровий відсмоктування»). До застосування допускаються лише спеціальні дюбелі, які пройшли випробування з міцності та надійності та мають Технічне Свідоцтво, що дозволяє їх застосування у будівництві на території Росії. Розрахунок кількості дюбелів на 1 м² проводиться виходячи з величини вітрового навантаження і власної ваги системи, без урахування приклеювання плит до будівельної основи. Основними параметрами дюбеля є:

• допустиме навантаження, кН/дюб., залежно від виду дюбеля та типу основи (дані виробника)
• товщина антикорозійного покриття цинком металевого сердечника ≥ 10 мкм
• температурний режим експлуатації [-55…+80] ⁰С

4. Сітка зі скловолокна

Сітка використовується спільно з клейовим складом для утворення базового армуючого шару. Оскільки клейовий склад має лужну реакцію, до застосування допускається тільки лугостійка сітка, на яку є Технічне Свідоцтво, що дозволяє її застосування у будівництві на території Росії. Характерний розмір осередків склосітки 4х4 мм ². Основні характеристики:

• лугостійкість
• стійкість до зусиль, що розтягують
• міцність на розрив у нормальному стані ≥ 1,75 кН/5 см

Залишкова міцність:

• після 28 днів витримування в 5% розчині NaOH ≥ 0,85 кН/5 см
• після 6 годин у лужному розчині (NaOH, KOH та Ca(OH)₂) c pH 12,5 при температурі 80°С ≥ 0,75 кН/5 см

5. Декоративна штукатурка

В якості декоративного шару в системі теплоізоляції Текс-Колор використовується мінеральна або полімерна штукатурка. Мінеральна штукатурка Marmor Scheibenputz має рівномірно шорстку структуру поверхні («шуба»), а Marmor Rauhput "короїд". Також штукатурки відрізняються розміром зерна. Розмір варіюється від 1.5 мм до 3 мм. Зверху шар штукатурки захищається фасадною фарбою.

Полімерна штукатурка сама є фінішним покриттям. Вона являє собою готовий до нанесення воднодисперсійний склад, який кольорується в обсязі. Полімерні штукатурки, аналогічно мінеральним, відрізняються структурою поверхні («шуба» та «короїд»). На акриловій основі це, відповідно, штукатурки  Edelputzі Rillenputz, на силоксановій основі Siloxan Kratzputz і Siloxan Rillenputz і, нарешті, на силіконовій основі – SiliconFassadenputz K і Silicon Fassadenputz R Розмір зерна і в цьому випадку становить від 1.5 мм до 3 мм.

Основні характеристики відповідно до ГОСТ Р 54358-2011:

• водопоглинання ≤ 15%
• міцність зчеплення з бетоном ≥ 0,25 МПа
• коефіцієнт паропроникності ≥ 0,035 мг/(м×год×Па)
• деформація усадки ≤ 0,2%
